Das steckbare Verbindungssystem für Trinkwasser wurde von Tribecraft mitkonzipiert und durchgängig für alle Elemente der Produktlinie designt.

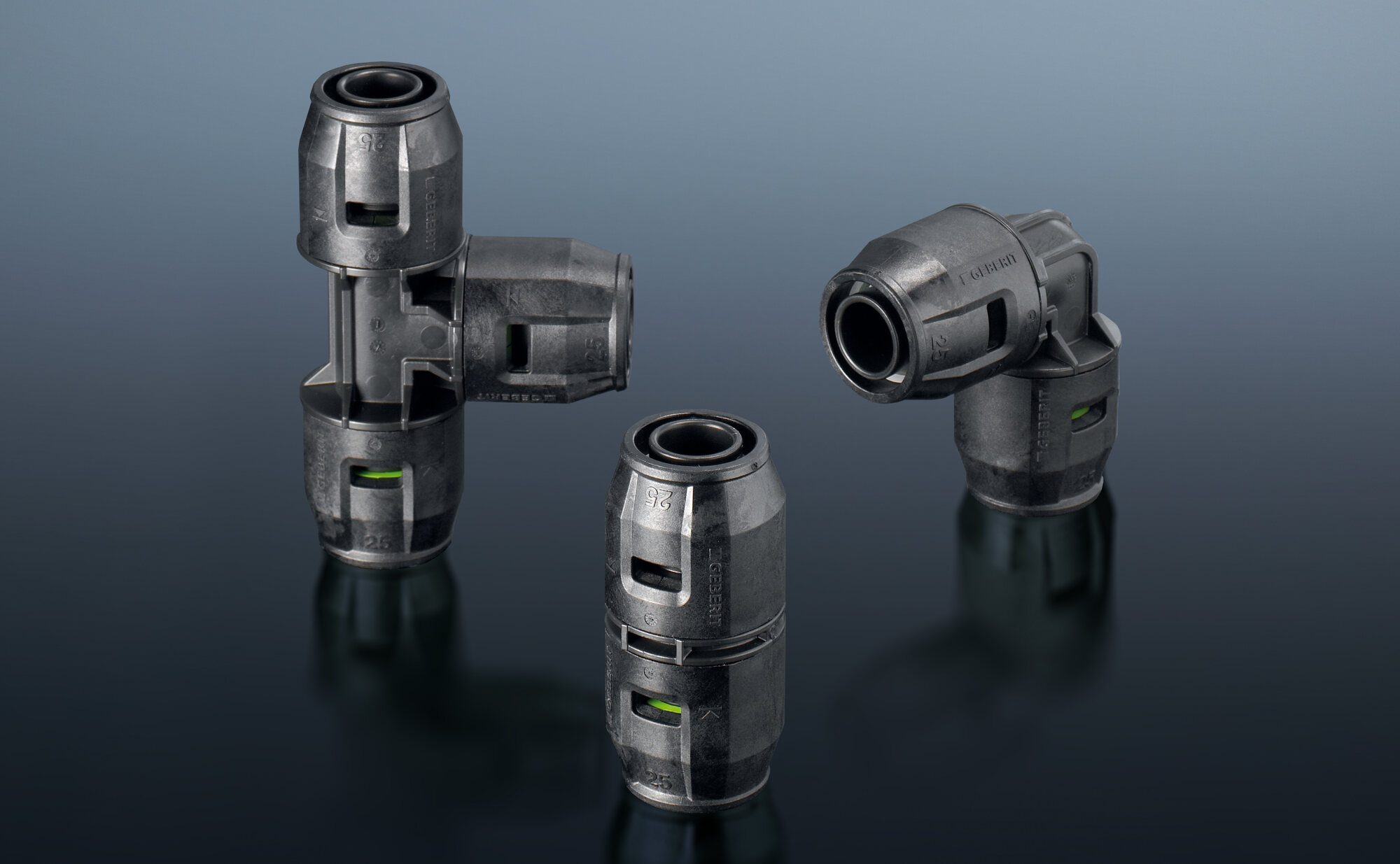

Zum PushFit-Programm gehören neben den Rohren und Steckfittingen auch ein umfangreiches Sortiment an Verteil- und Adapterelementen aus Kunststoff und Metall, Verlegehilfen, Werkzeuge und Zubehör. Die Fittinge als zentrales Element des Systems lassen sich einfach auf die Rohre stecken und zeigen über das Indikatorfenster die sichere Verbindung an. Bis zur Einführung des PushFit Systems galten Steckverbindungen bei der Installation von Frischwasser als nicht besonders zuverlässig. Doch wenn Geberit ein neues System als Standard etabliert, stecken jahrelange Entwicklung und akribische Tests dahinter. Daher legten wir bei der Gestaltung besonderen Wert auf eine wahrnehmbare Robustheit und die Zusammengehörigkeit der rund 40 verschiedenen Systemelemente.

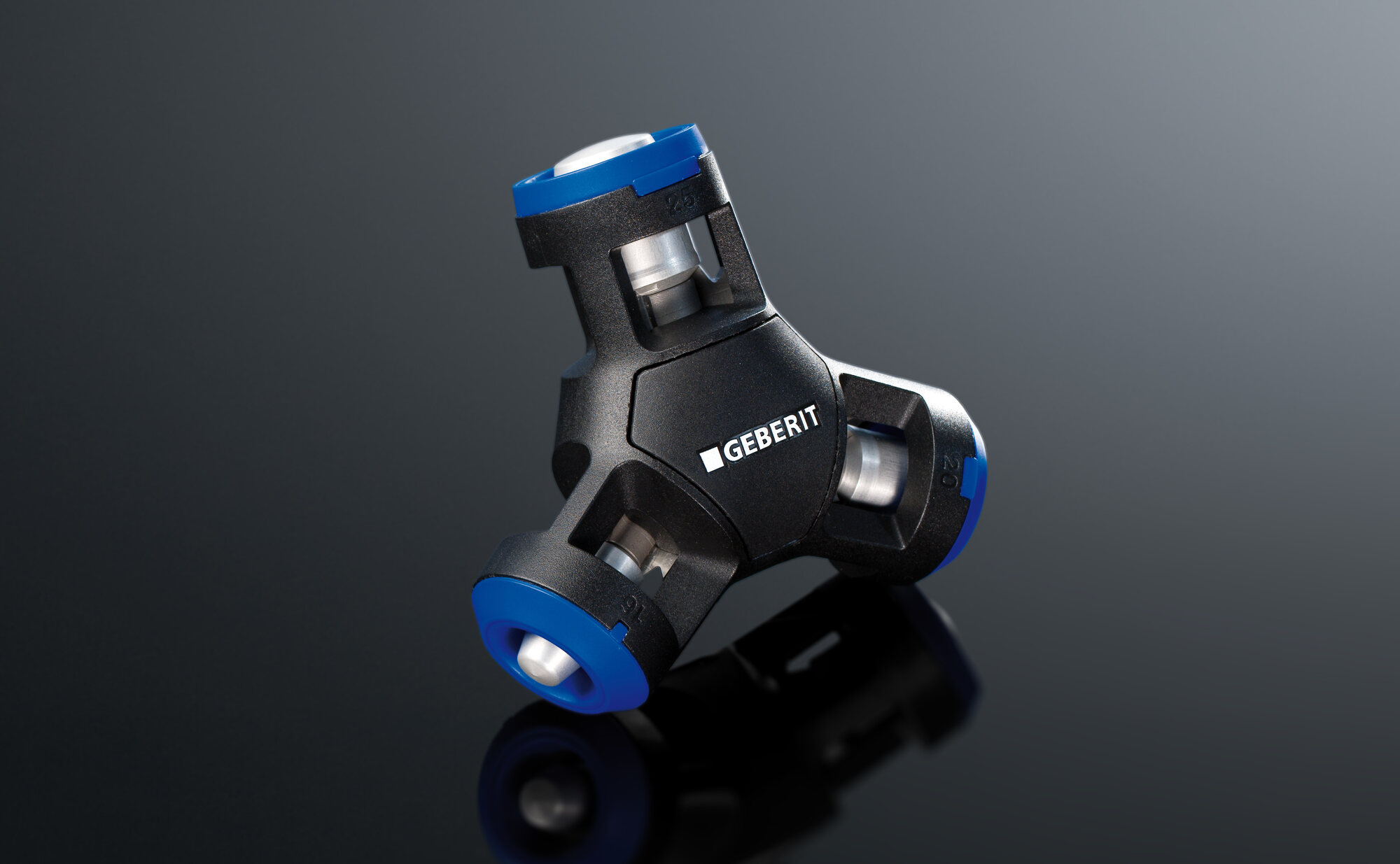

Designentwurf für das Kalibrierwerkzeug: Die blauen Ringe ermöglichen eine schnelle Identifikation der Durchmesser

Die Wertschätzung von Geberit gegenüber den Installateuren zeigt sich in der Sorgfalt, mit der Installationselemente und die dazugehörigen Werkzeuge konzipiert und gestaltet werden. Für das PushFit System haben wir ein Werkzeug zur Kalibrierung der abgelängten Rohrenden entwickelt. Alle drei Durchmesser des Systems sind im Hosentaschenformat in einer sternförmigen Geometrie zusammengefasst. Ergomie und Verfügbarkeit unterstützen den Workflow und damit auch die Sicherheit des Dichtschlusses.

Teil des PushFit Systems sind flexible Polybuten-Leitungen in einem Schutzrohr. Im Nass- und Trockenbau benötigen diese Leitungen Führungselemente und Schalungskästen, damit sie in der Schalung — respektive dem Mauerwerk — sauber und sicher verlegt werden können. Nach ausführlichen Benutzungsanalysen auf dem Bau haben wir bis ins Detail dafür gesorgt, dass den Installateuren das Verlegen einiges leichter fällt: Gegenüber bisherigen Systemen haben die neuen Einlegehilfen eine höhere Standfestigkeit und Steifigkeit, vielfältige Befestigungsmöglichkeiten und verbinden sich optimal mit dem Beton. Dass die Elemente untereinander mit Verklicken addierbar sind und für die sichere Verlegung Feedback-Features wie hör- und spürbares Einrasten enthalten, verbessert den Workflow. Zudem lassen sie sich leicht und ohne Rostflecken ausschalen und bieten danach eine sauber gestaltete Erscheinung in den Sichtbereichen.

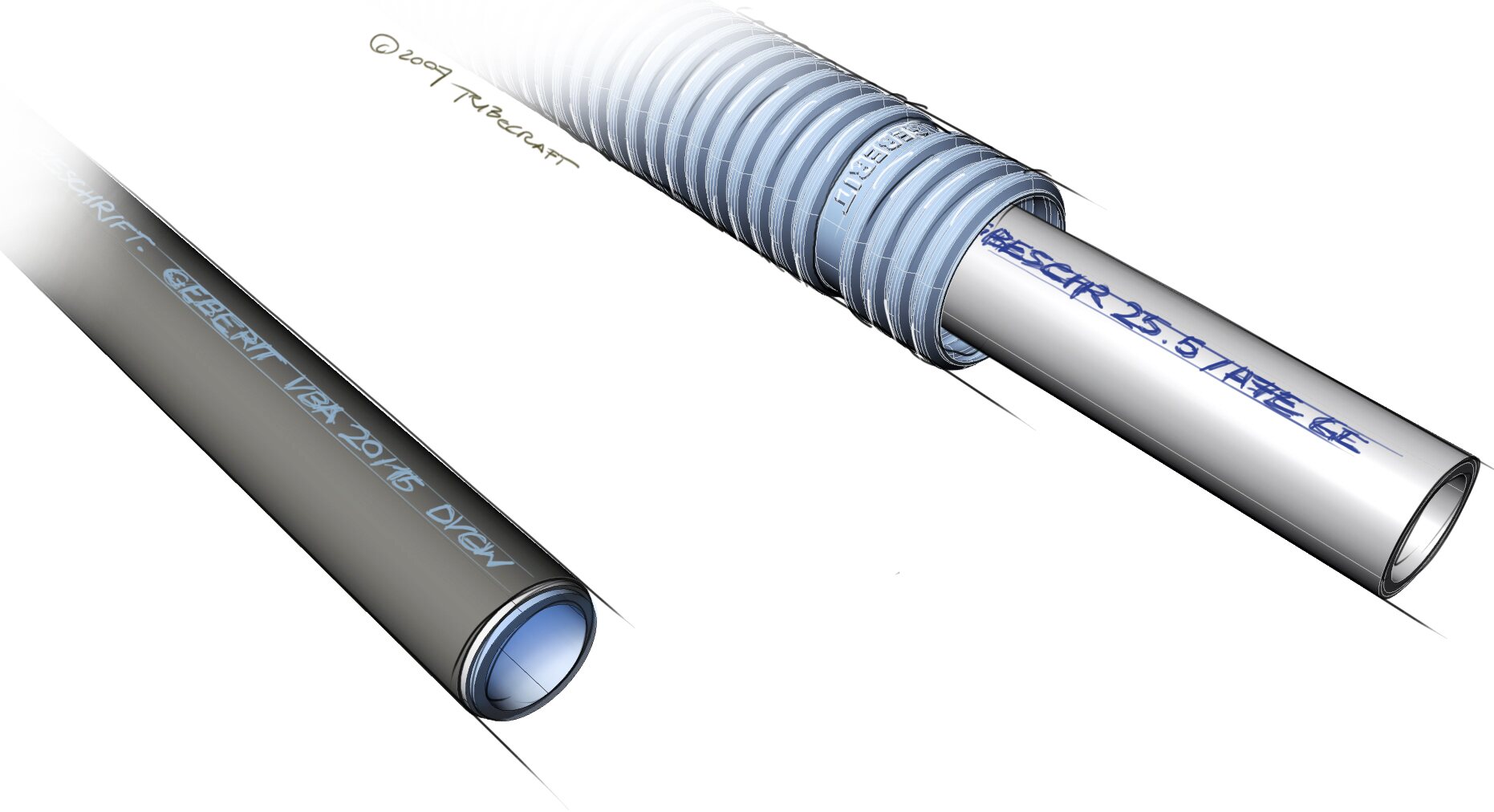

Auf den ersten Blick nur Meterware. Aber die Rohre bilden den Hauptteil der Installation und verdienen eine sorgfältige Gestaltung.

"Schlagzeilen-Methode" im initialen Designworkshop mit den Projektverantwortlichen: Welche Kernpunkte des Systems sollen im Design spürbar werden?

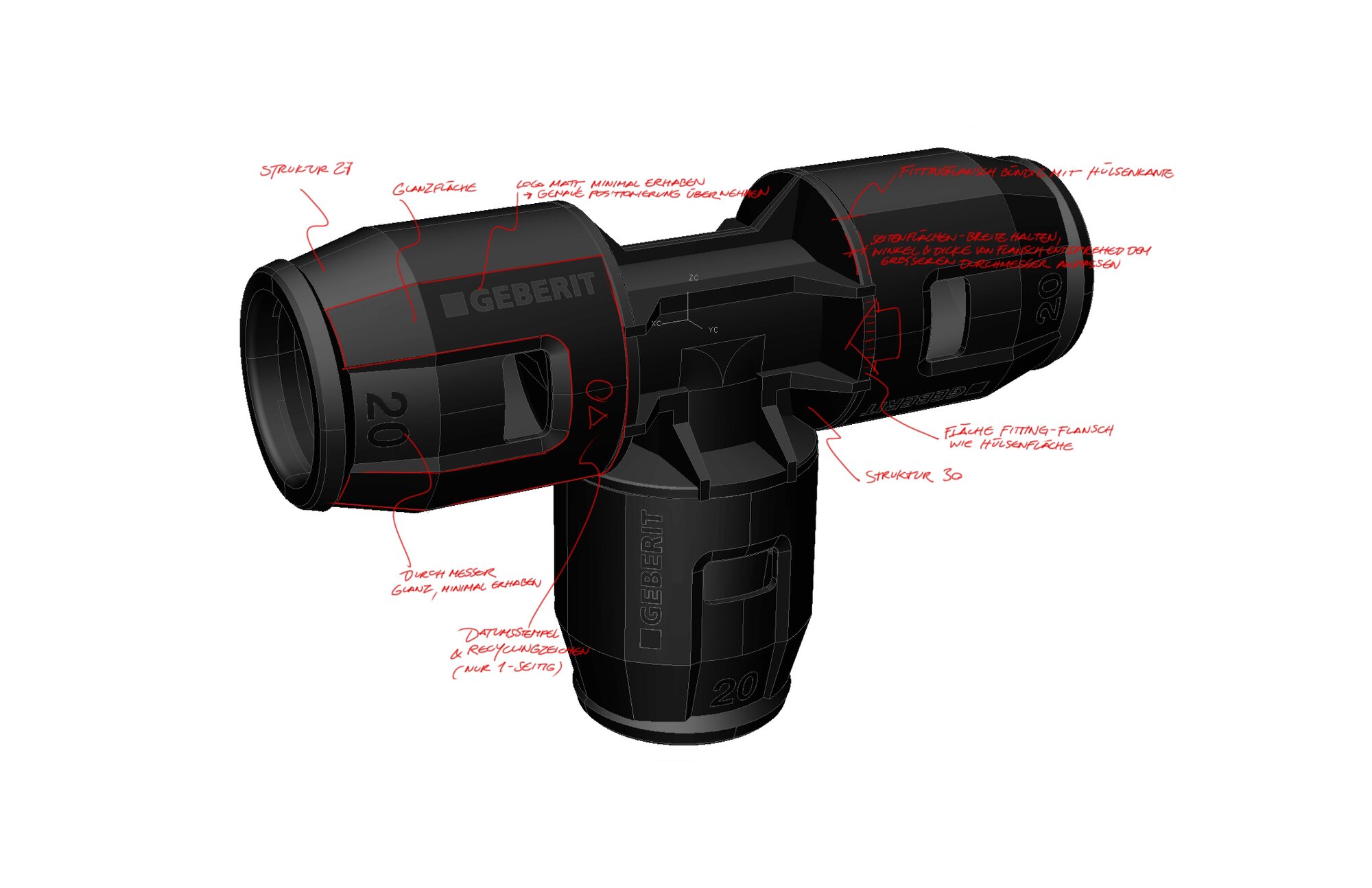

Designskizze für das "Flaggschiff" der Steckfittinge: das T-Stück

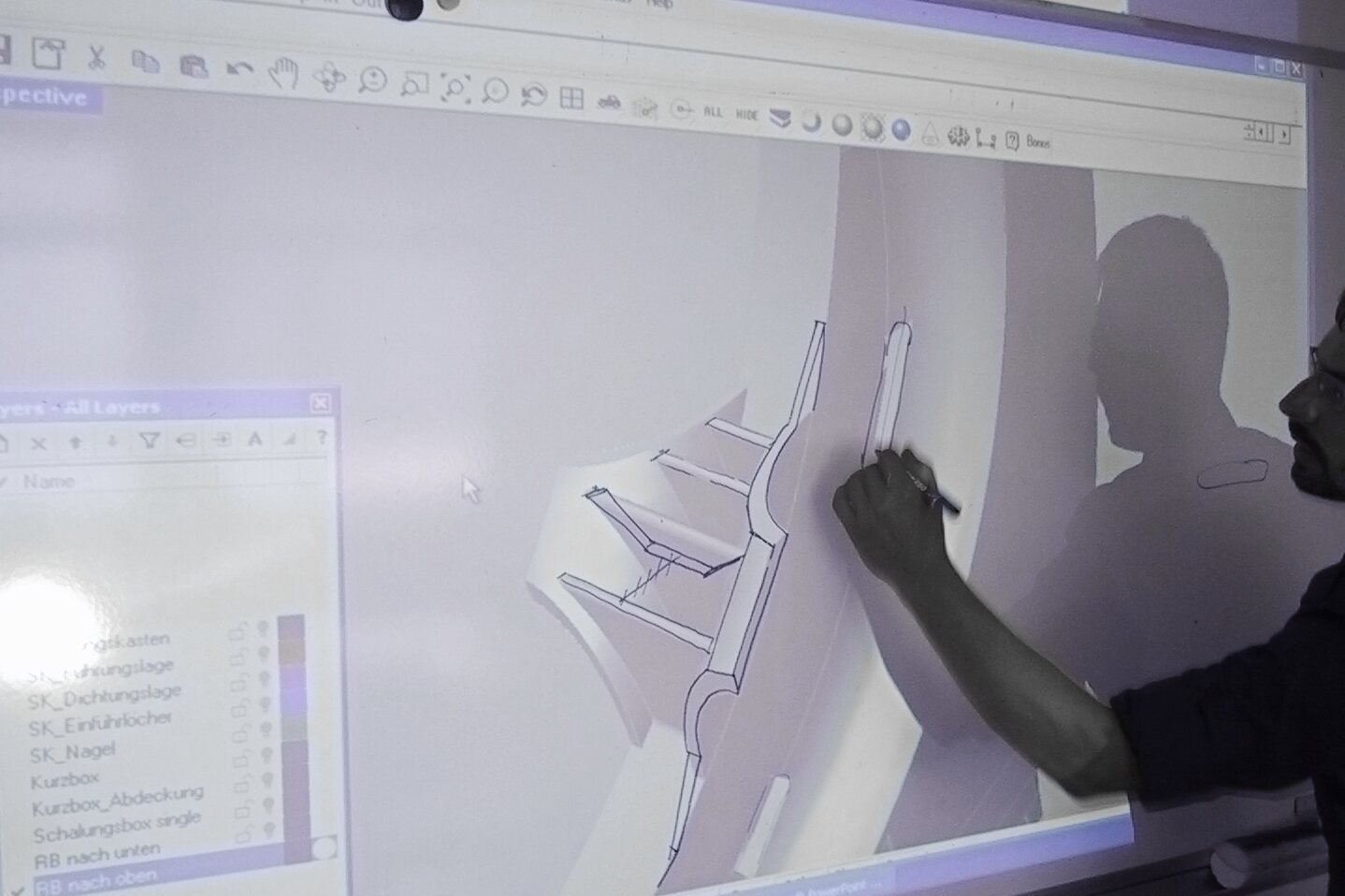

Umsetzungsbegleitung für die Konstrukteure von Geberit zur Design-Detaillierung

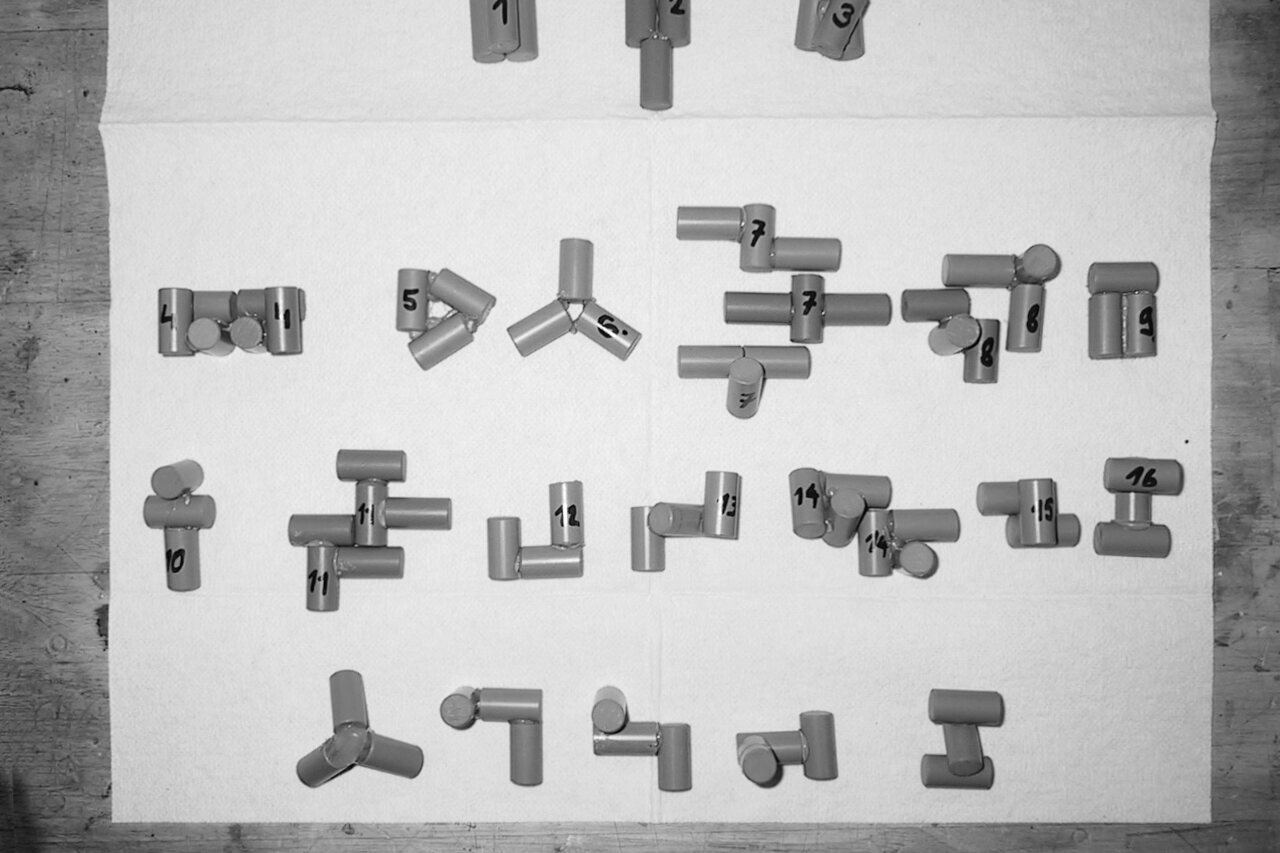

Suche nach möglichen Anodnungstopologien des dreifach-Werkzeugs mittels Mikro-Mockups

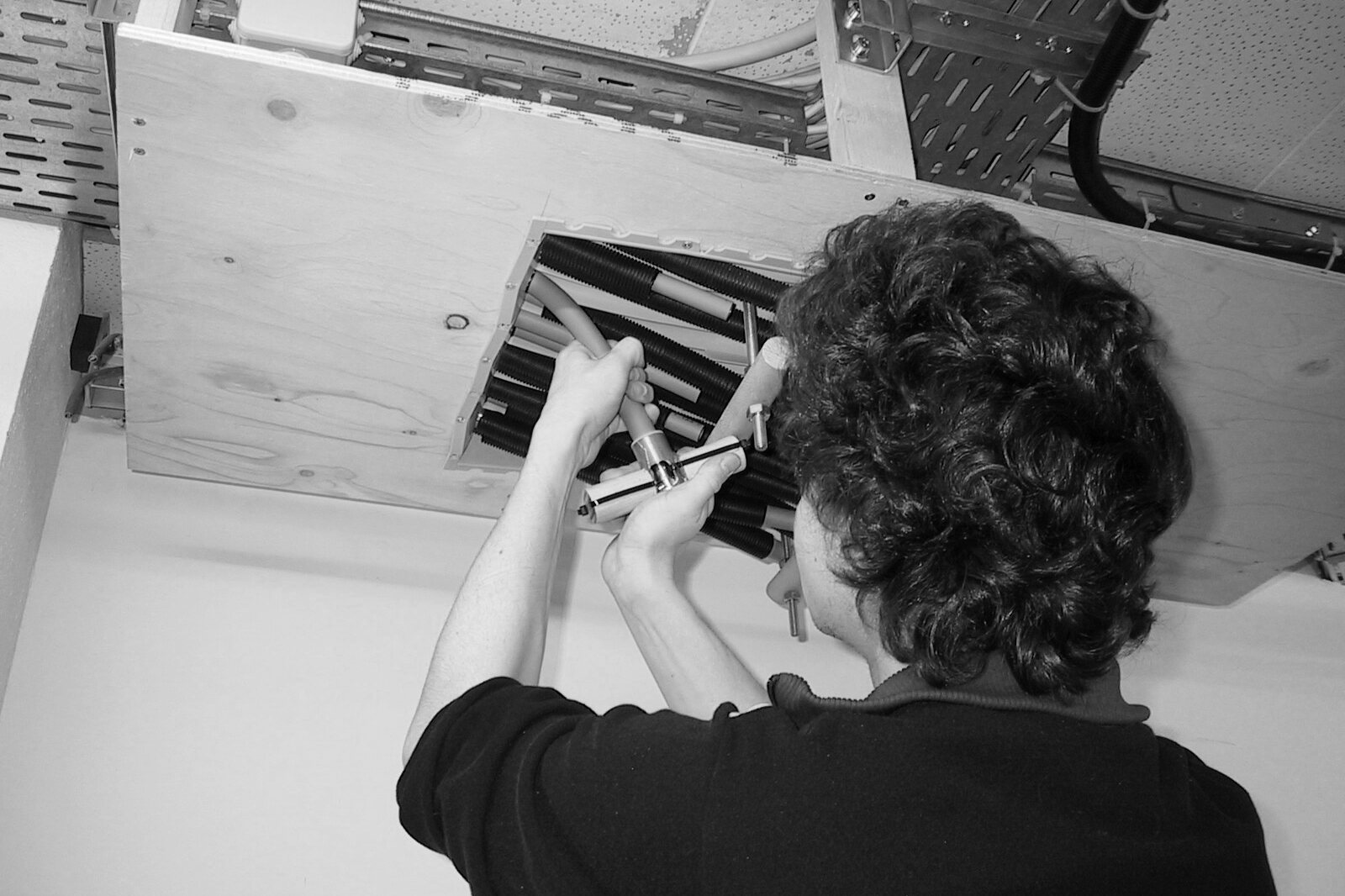

Anwendungstest ausgewählter Anordnungstopologien am Deckenverteiler

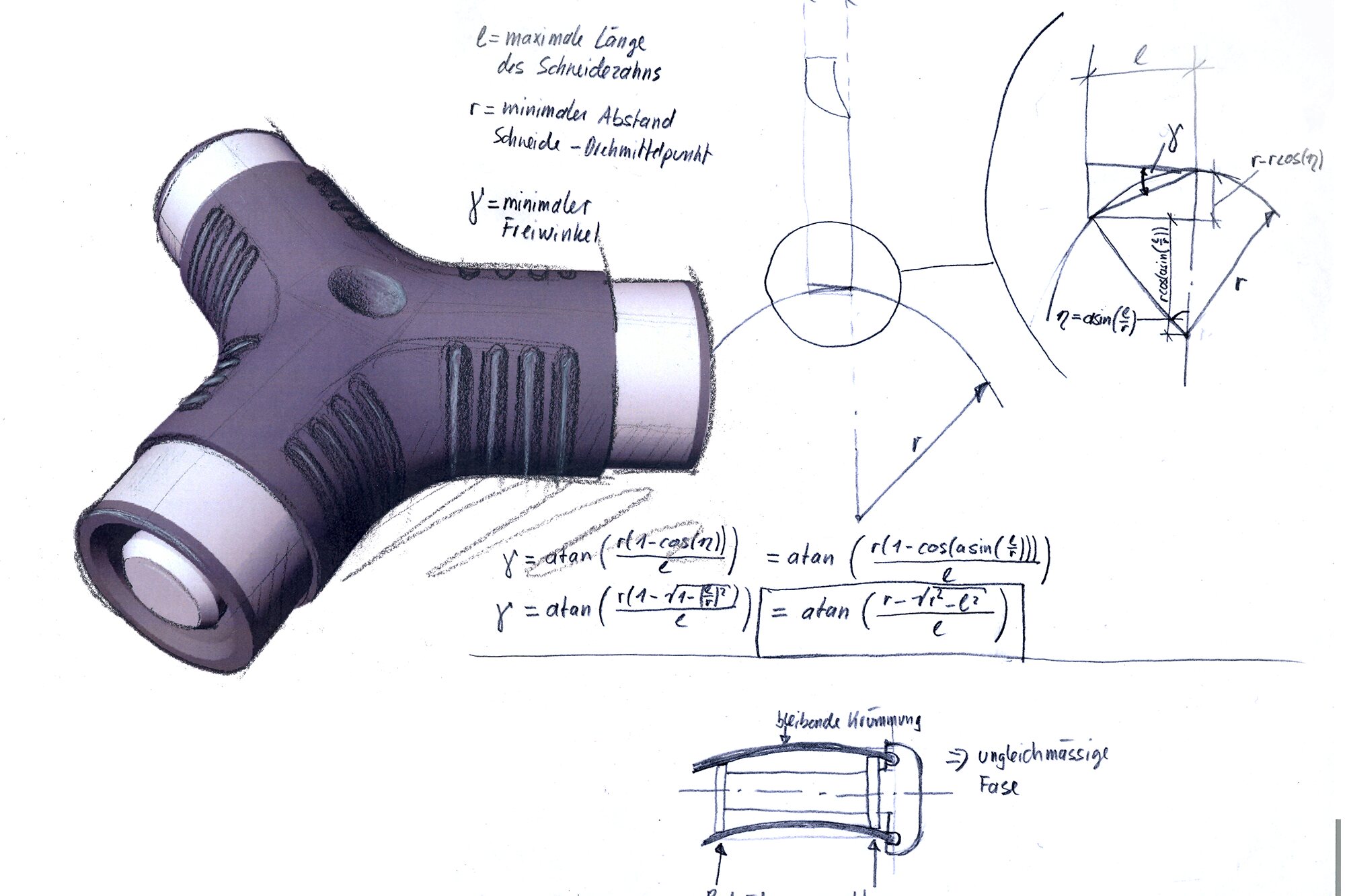

frühe Skizze der Stern-Anordnung und Rechnungen zu Schneidengeometrien und Kalibrationsführungen

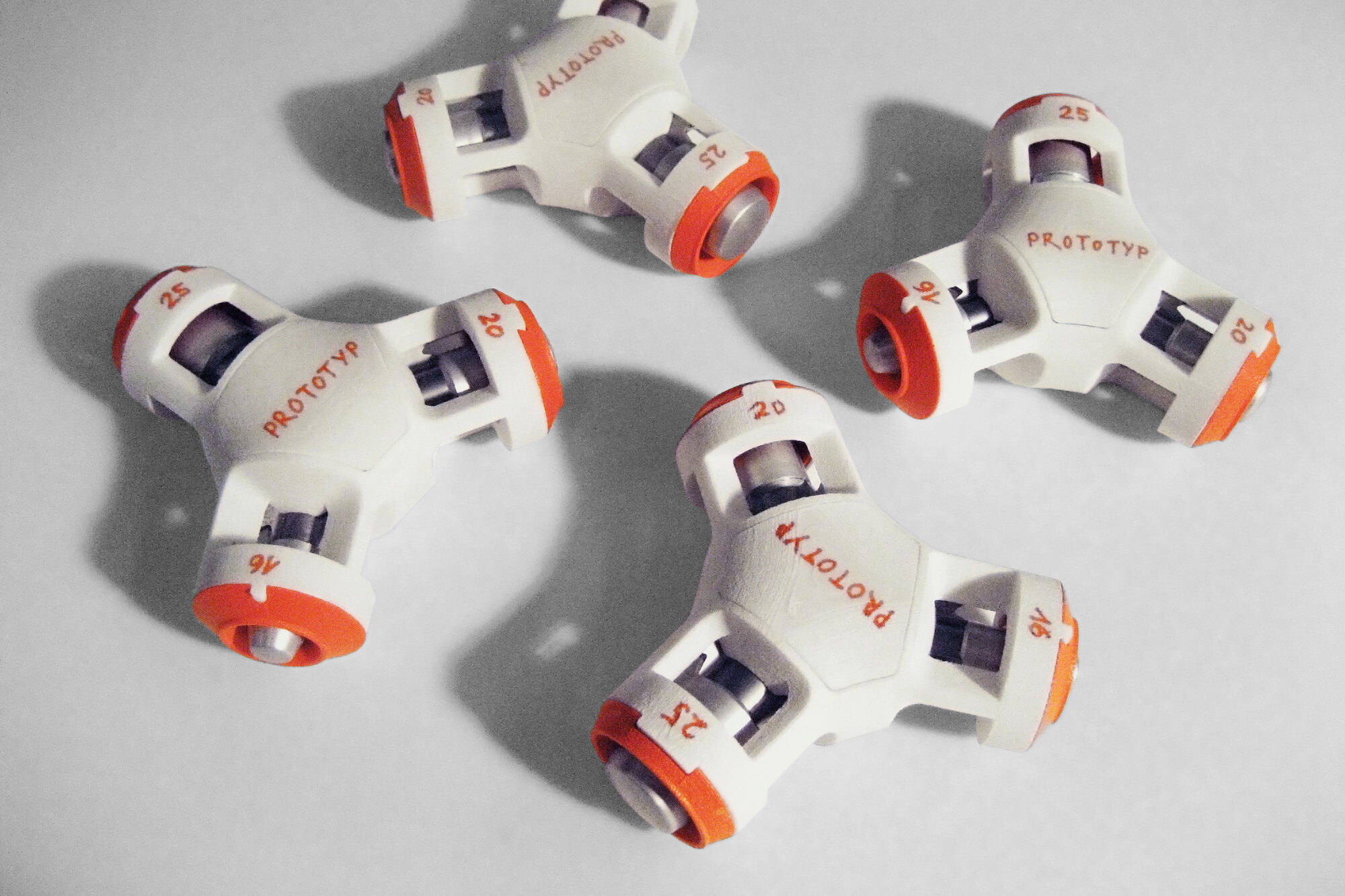

SLS-Prototypen in Falschfarben für Tests durch Anwendungstechniker und Installateure

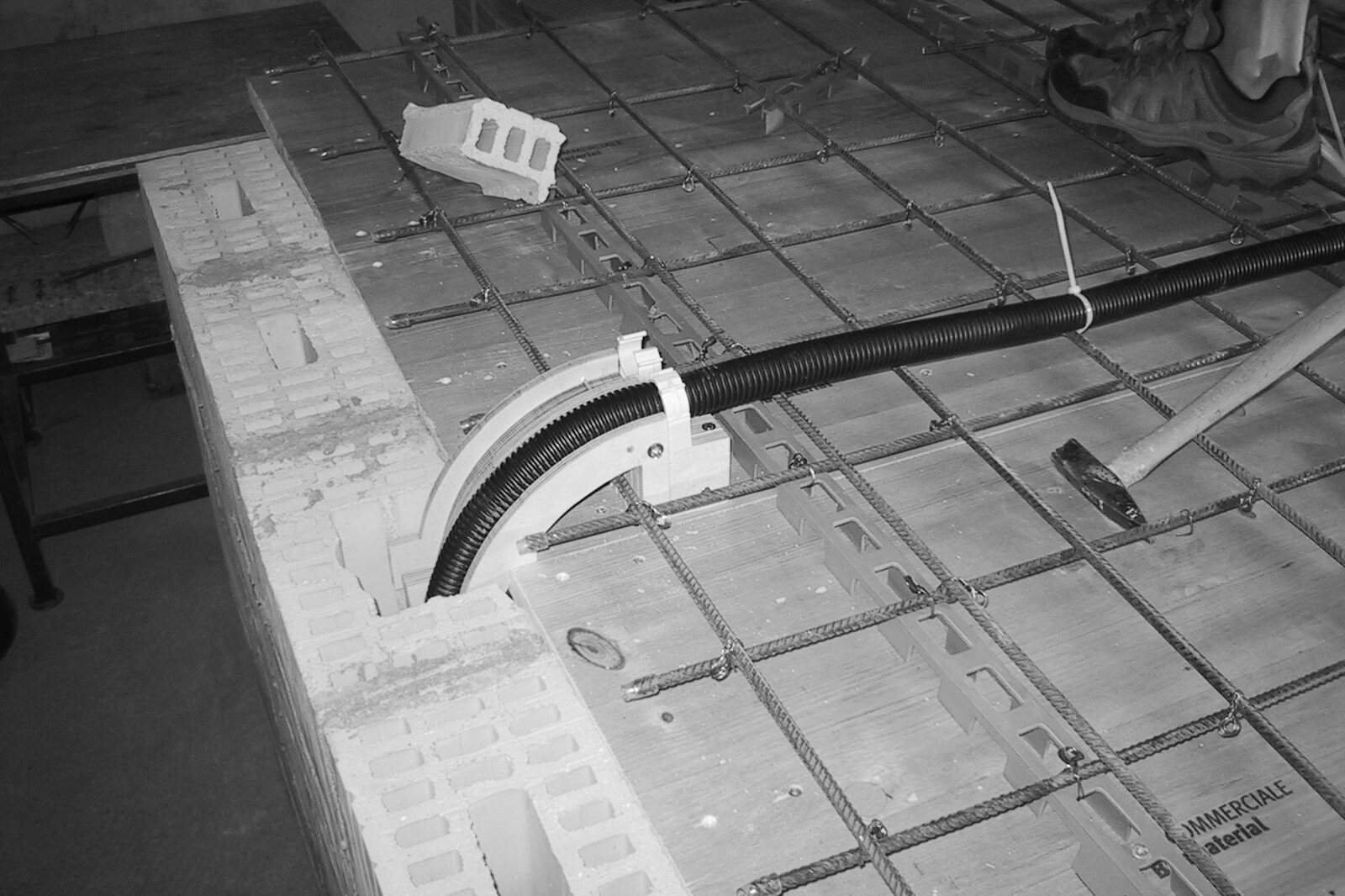

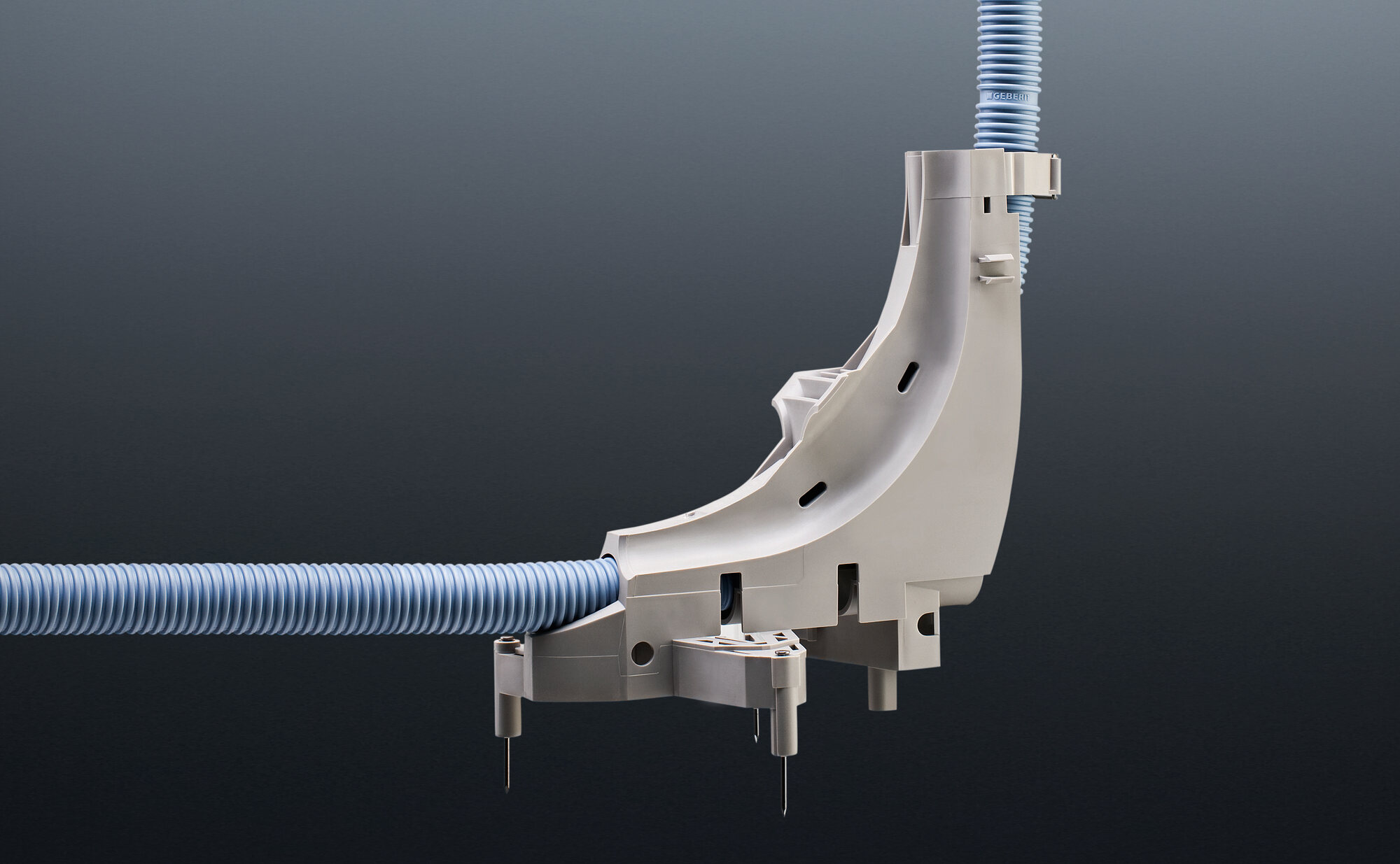

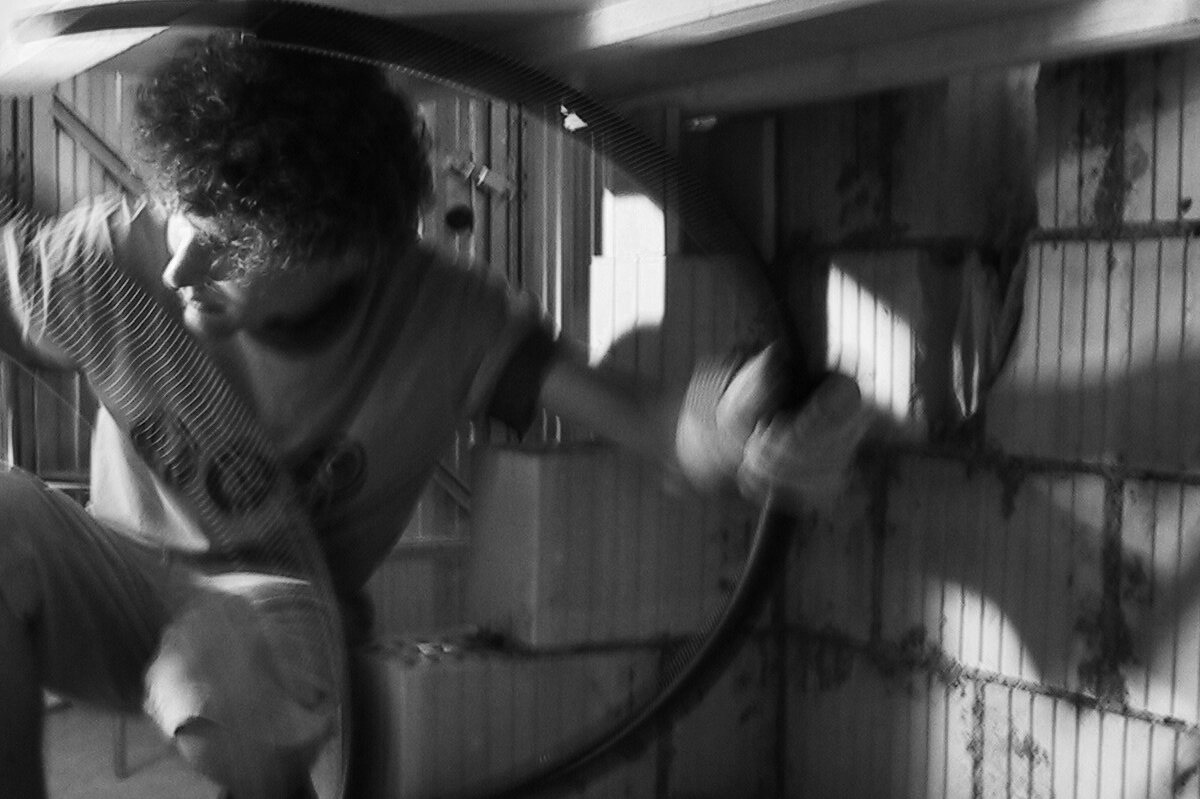

Baustellen-Versuchsaufbau bei Tribecraft mit Funktionsmuster eines Rohrbogens von oben

...und von unten

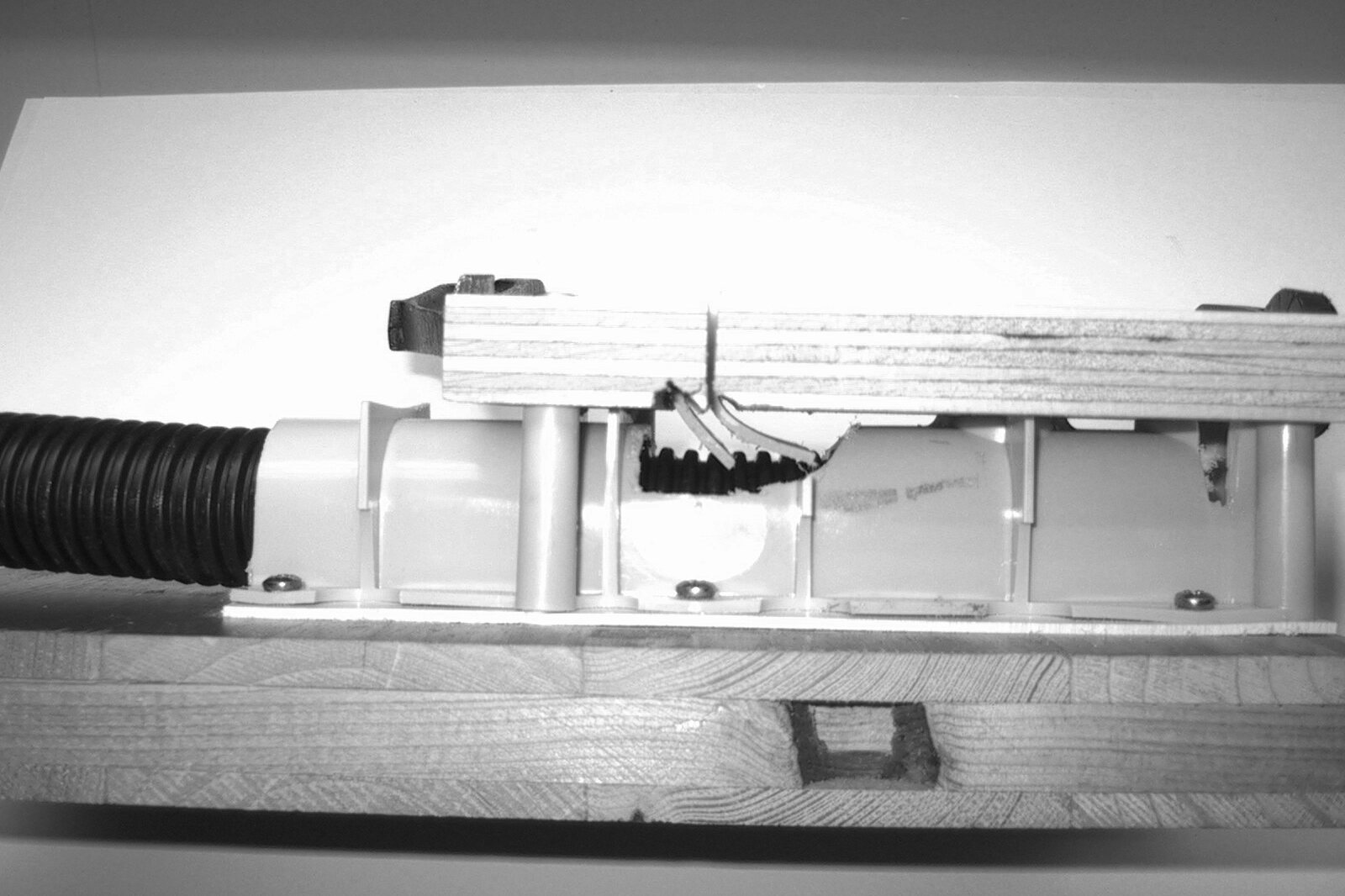

Funktionsmuster der Auszugssicherungs- und Feedbackrasten

Konzeptarbeit an den addierbaren Kombistützen

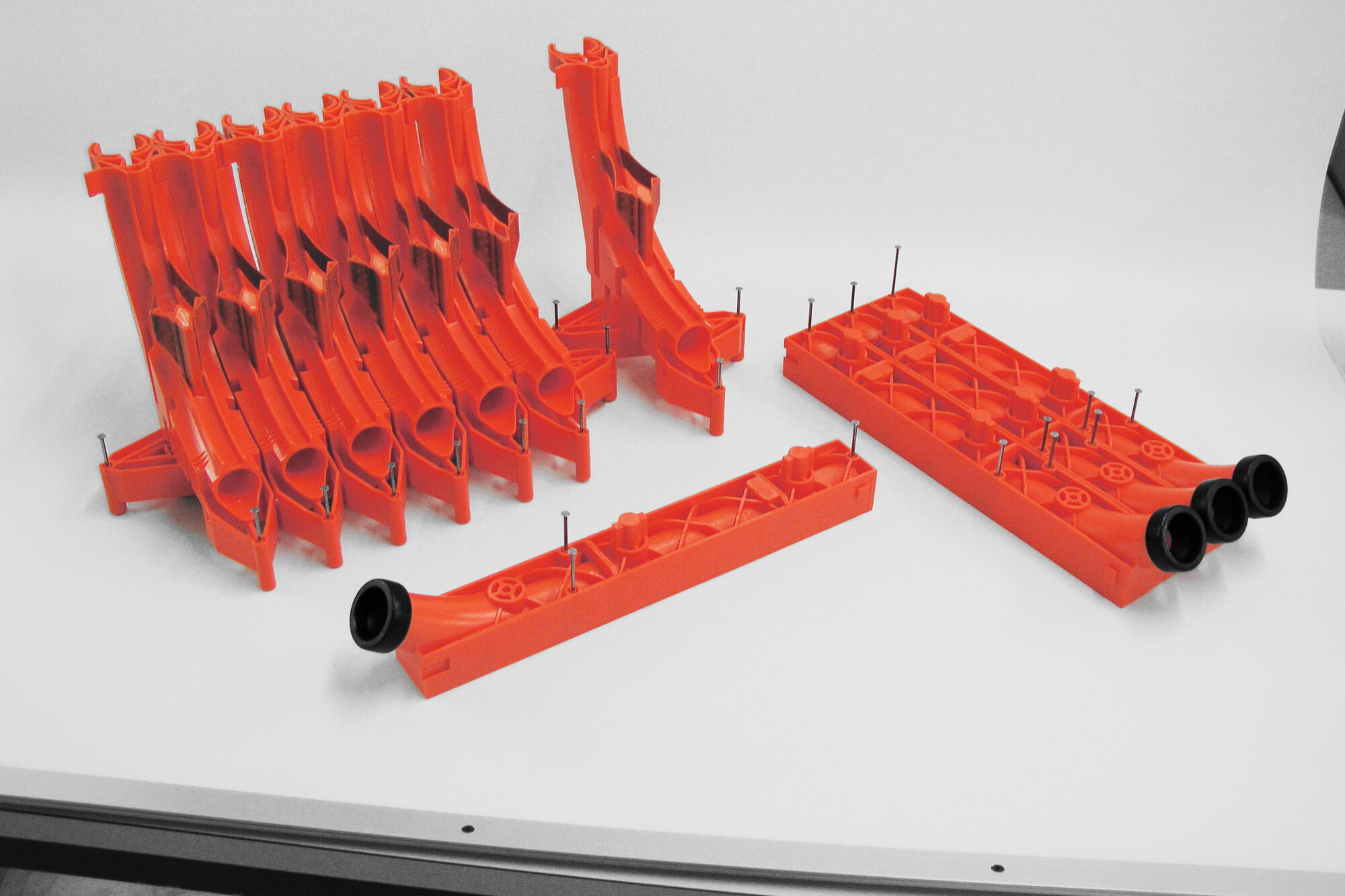

Funktions-Prototypen von addierbaren Verlegehilfen in Signalfarben für die Versuchs-Baustelle

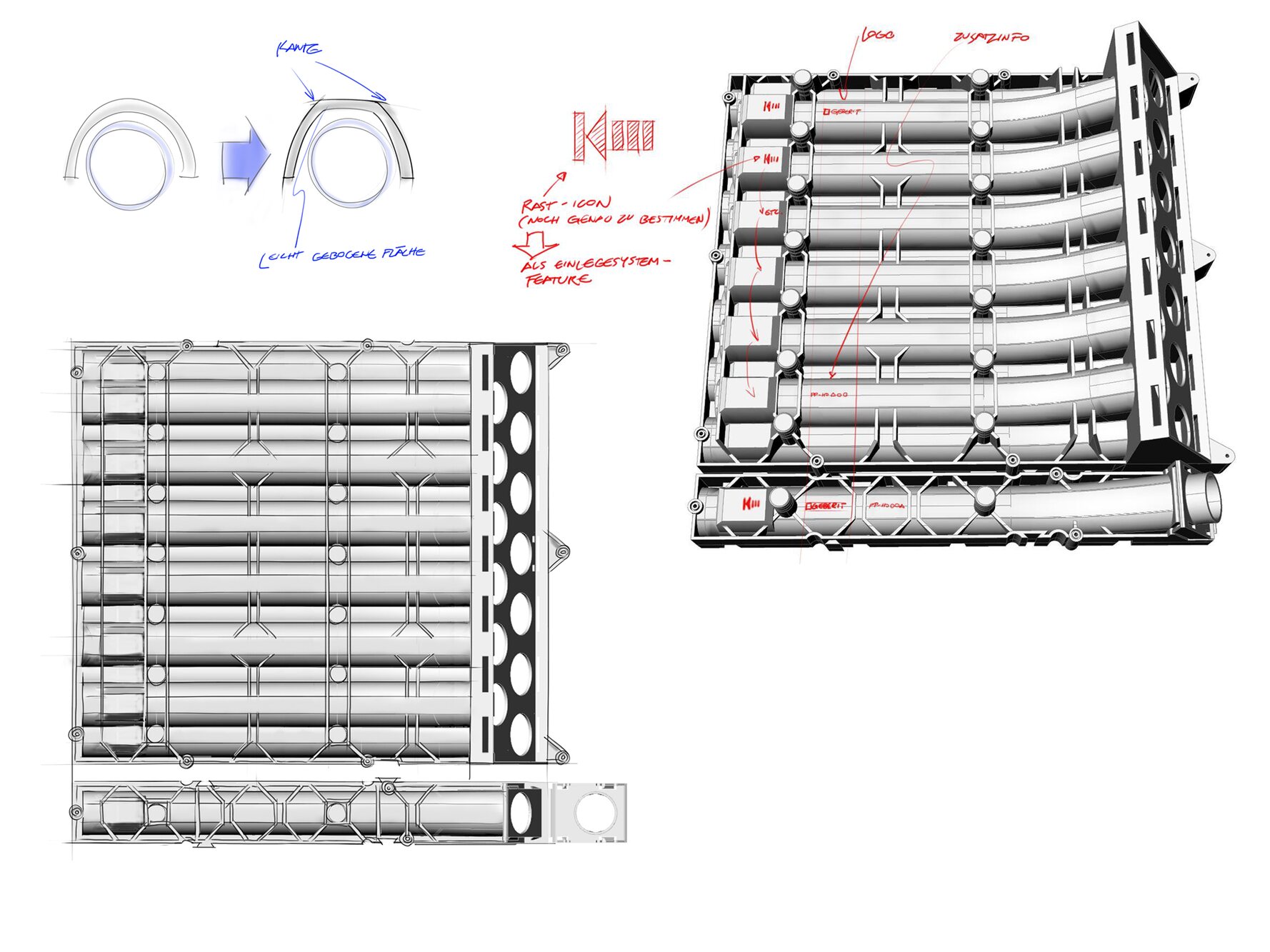

Konsistente Designdetaillierung der Einfach- und Mehrfach-Schalungskästen

Coaching von Umsetzungsdetails für die Konstrukteure vor Ort bei Geberit

Design aller Elemente bis in den Verteilerkasten

1

/

„PushFit ist das beste Stecksystem. Wir haben damit nur positive Erfahrungen gemacht und ich empfehle es jederzeit gerne weiter.“

Thomas Huber, Geschäftsführer HSH Installationstechnik AG
im Kundenmagazin Geberit Januar 2014

Markteinführung:

2009

Unser Beitrag:

Designkonzept Produktlinie
Funktionssemantik
Produktgestaltung
Grafikdesign
Umsetzungsbegleitung

Ausserdem: (für Kalibrierwerkzeug + Verlegehilfen)

Benutzungsanalysen
Anwendungs- & Funktionsdefinition
Layoutkonzepte
Vorkonstruktion
Prototypentesting

Mehr Geberit Installationstechnik

In langjähriger Zusammenarbeit mit Geberit wurde Installationstechnik über Design-Denken weiterentwickelt.

Geberit Mapress Metallfittinge werden über ein Spezial-Werkzeug mit den Rohren verpresst. Der Indikatorring zeigt zuerst intakt Material und Durchmesser an. Ist er nicht mehr intakt, wurde die Verpressung durchgeführt und die Verbindung ist dicht.

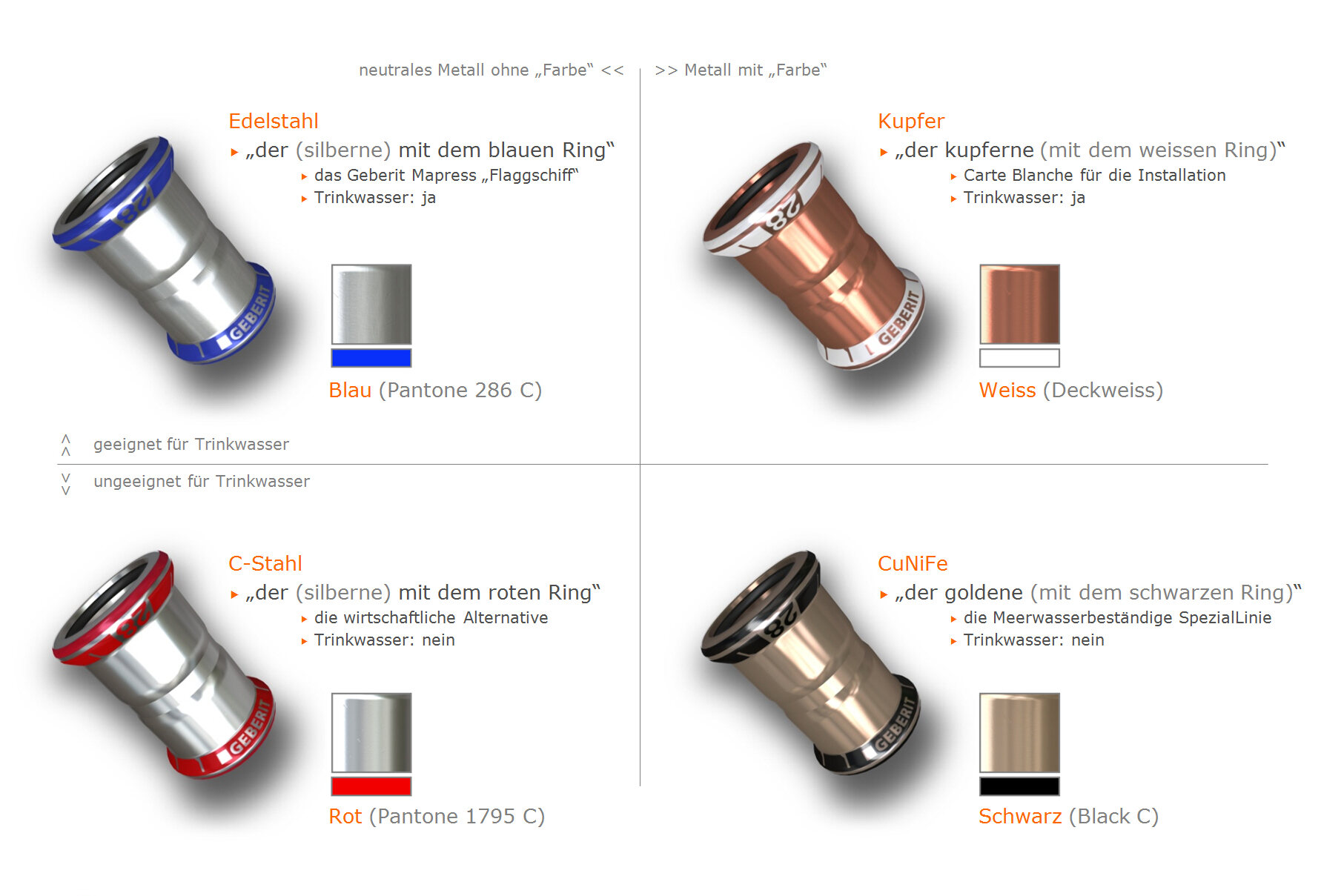

Die Idee von Geberit – ein zerstörbarer Folienring – haben wir grafisch zu einem Markenzeichen und Klassifikationssystem weiterentwickelt, mit dem die Anwendungsmöglichkeiten des Metalls unterschieden werden können.

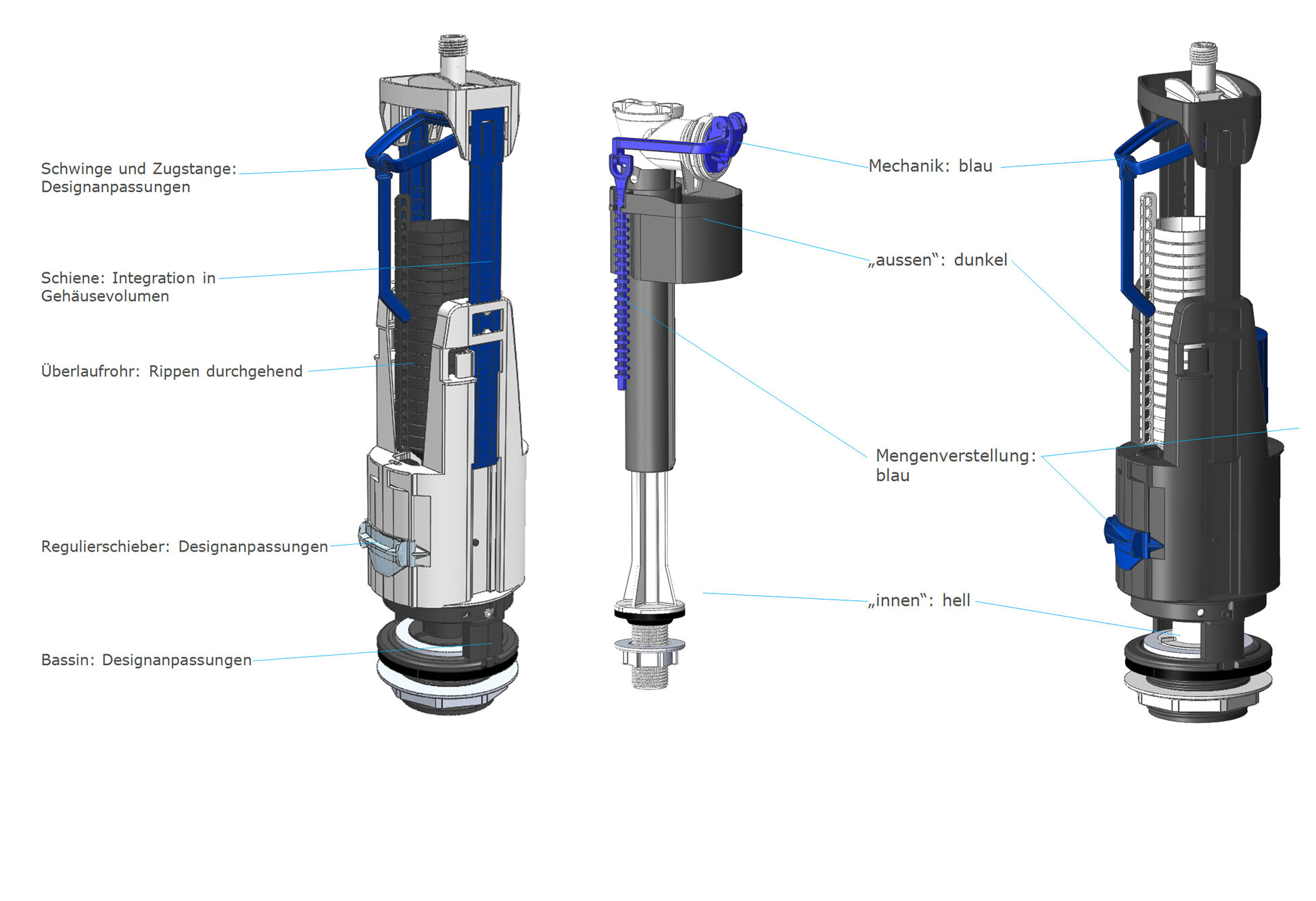

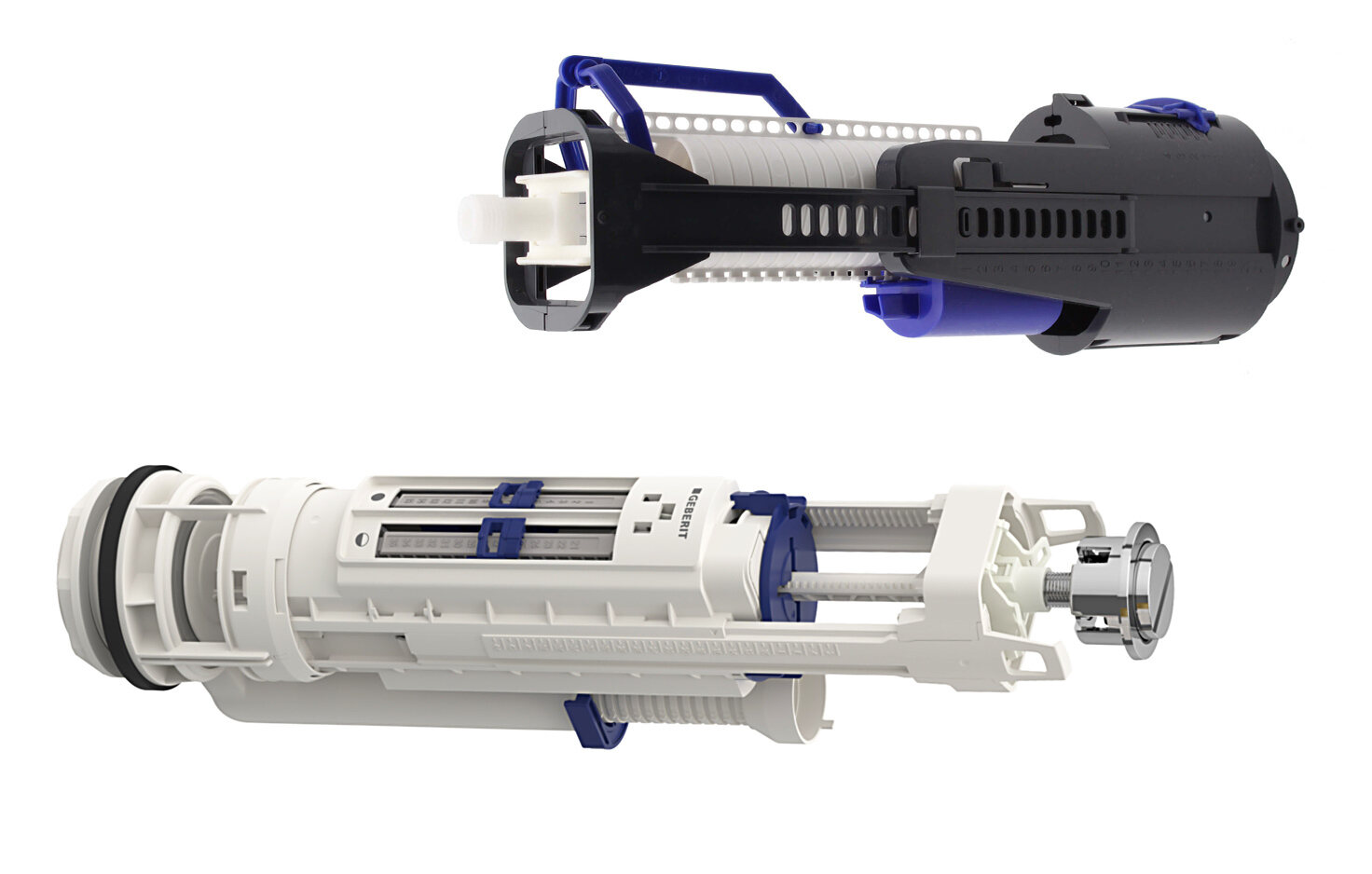

Geberit Spülventile sind in vielen Spülkästen hinter und vor der Wand verbaut. Sie weisen einstellbare Zweistufen-Spülmengen auf und sind an Spülkästen aller Geometrien anpassbar.

Tribecraft hat die Entwicklung mehrerer Füll- und Spülventile begleitet und stellt sicher, dass die Bedienung einfach und klar ist und die visuelle Integrität trotz konstruktiver Komplexität gewahrt bleibt.

Die Geberit Urinalsteuerungen sind als Plattform mit Infrarot-Sensor und pneumatischer Bedienung erhältlich. Hierarchische Zugriffsebenen und ein Sicherheitsventil sorgen dafür, dass durch falsche Wartung keine Wasserschäden entstehen können.

Für Installateure und Servicepersonal haben wir relevante Teile und Ebenen hierarchisiert und konzeptuell die richtige Bedienreihenfolge sichergestellt. Pneumatik- und Infrarotsysteme werden klar unterschieden.

Die Geberit Generatoreinheit für elektronische Armaturen ist das ökologische Mikrokraftwerk unter dem Waschtisch. Die Mini-Turbine nutzt den Druck des Leitungswassers und versorgt die Armatur unabhängig vom Netzstrom auf mit Energie.

Wir trugen mit Konzepten zu Installation und Packaging/Layout dazu bei, dass die Generatoreinheit möglichst kompakt wird. Das wertige Gerät fügt sich unauffällig zu den Installationen unter dem Waschtisch und wurde mit dem iF Design Award ausgezeichnet.
