CIRC-CASE

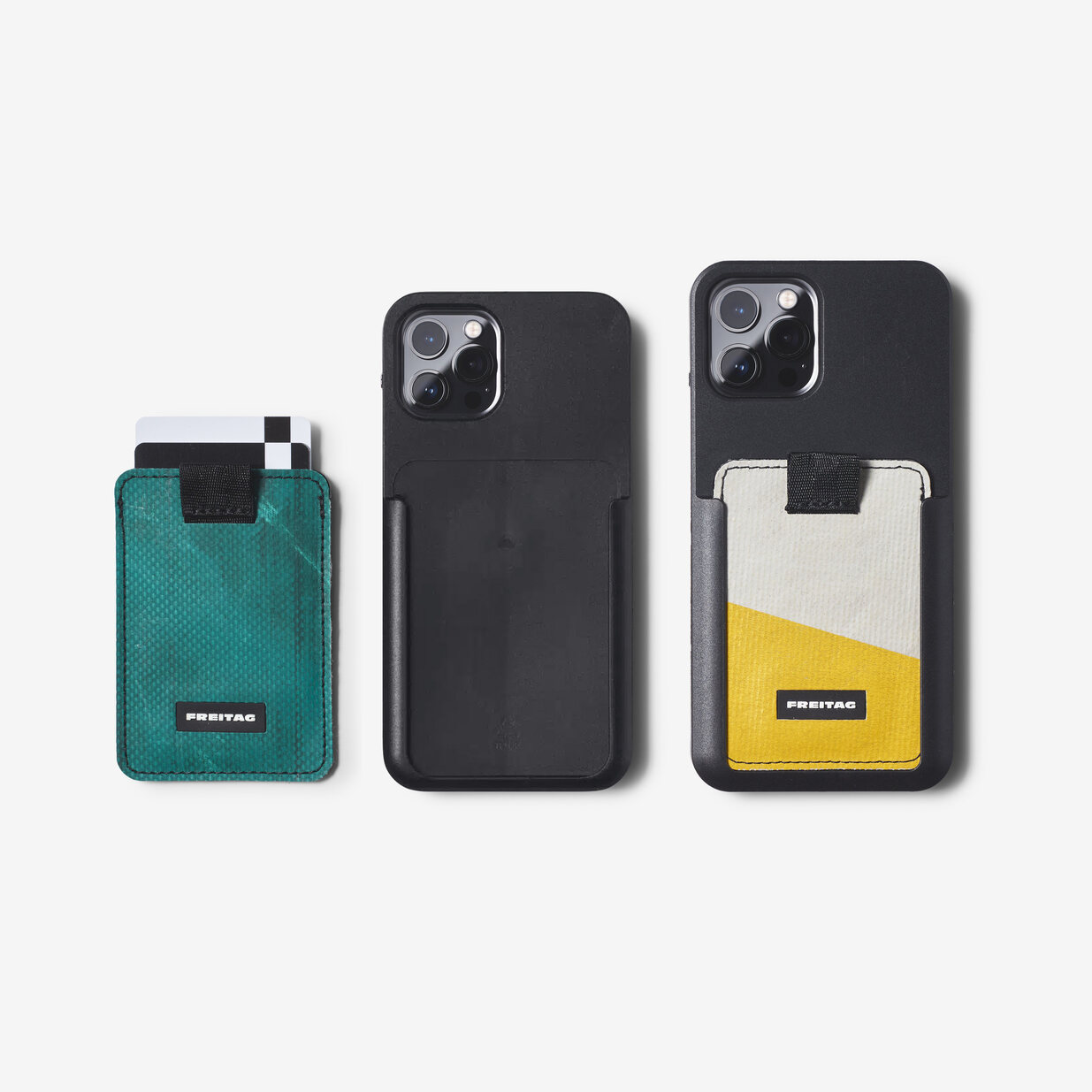

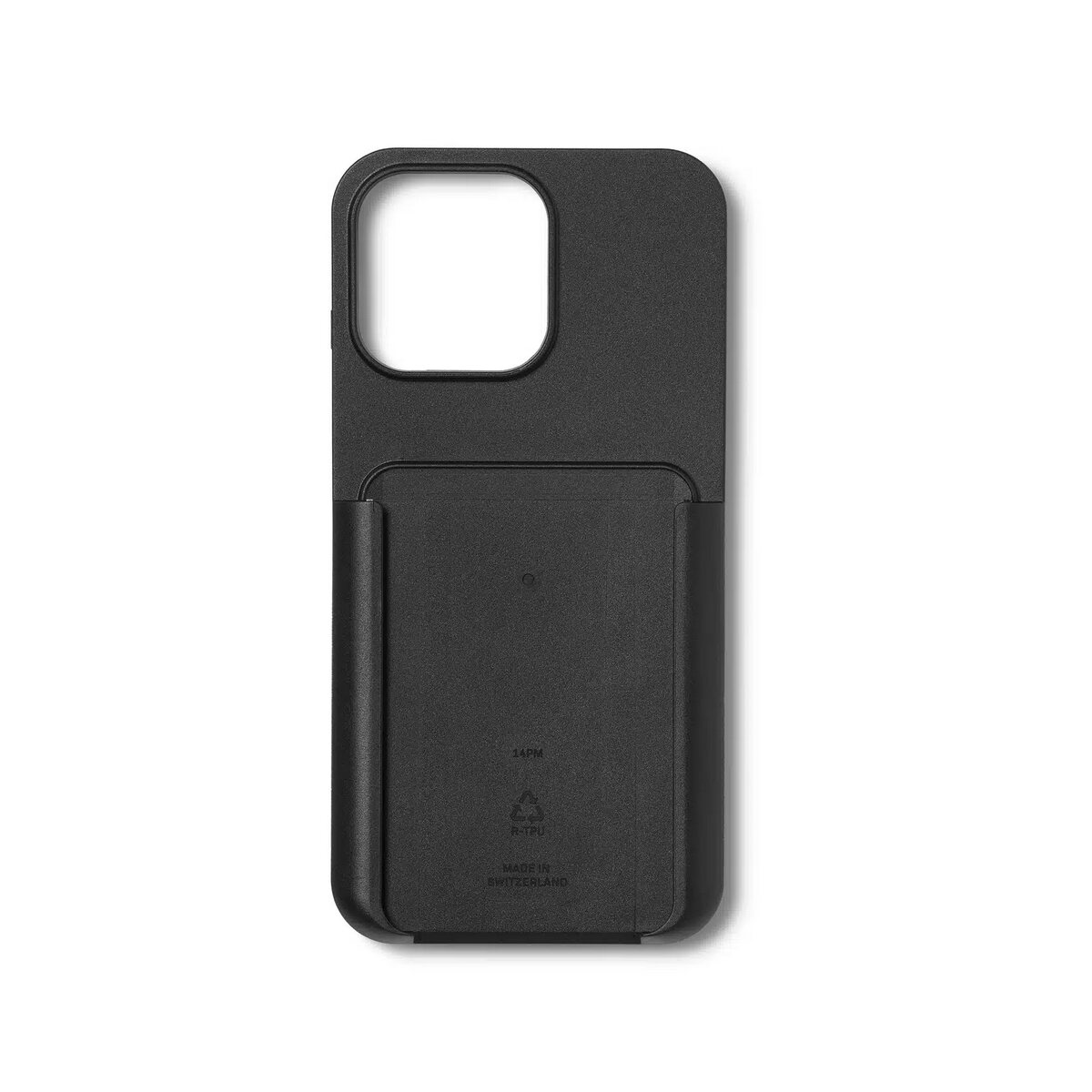

Nachdem FREITAG bereits die kreislauffähigen F385-Hüllen für die iPhone®-Generationen 11 und 12 erfolgreich auf den Markt gebracht hatte, konstruierten wir die Cases für iPhone® 13, 14 und 15. Insgesamt handelt es sich um elf verschiedene Versionen, drei für die iPhone®-Generation 13 und je vier für die iPhone®-Generationen 14 und 15.

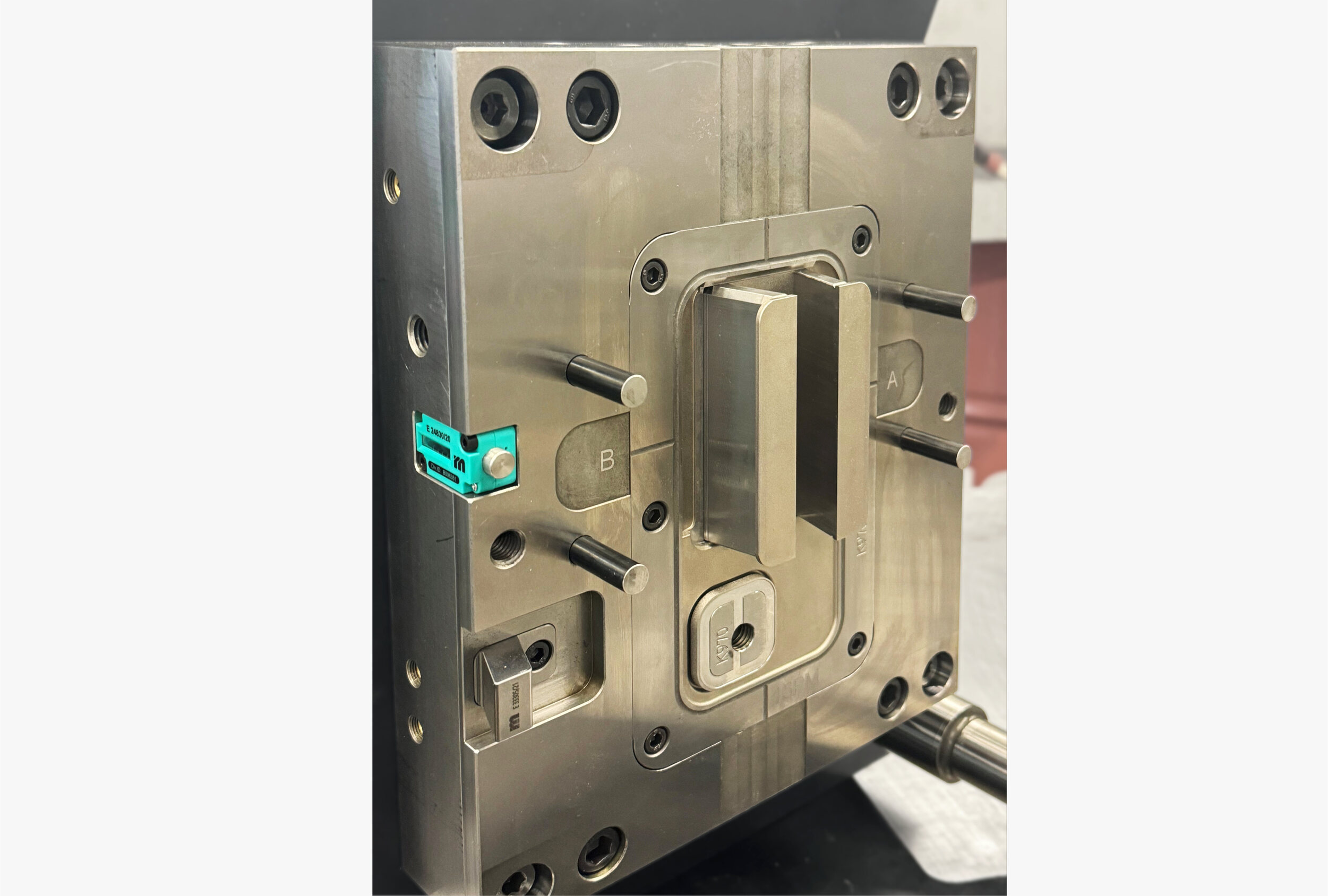

In Zusammenarbeit mit dem Fertigungspartner haben wir Wege gefunden, alle elf Versionen in nur vier modulare Spritzgusswerkzeuge zu packen. Wenn der Markt für ein bestimmtes Modell Nachschub verlangt, kann dadurch einfach mit verschiedenen wechselbaren Werkzeugeinsätzen auf die gewünschte Variante umgerüstet und nachproduziert werden. Dieser zusätzliche Aufwand in der Konzeption hat sich gelohnt, da in der Werkzeugfertigung durch das Wegfallen von sieben Gesamtwerkzeugen eine Menge Material, Energie und Aufwand eingespart wird.
Das Herzstück der Konstruktion ist ein raffiniert aufgebautes parametrisches Master-CAD-Modell, aus welchem mit minimalem Aufwand die einzelnen Versionen abgeleitet werden können. Das CAD-Modell berücksichtigt alle fertigungsrelevanten Details wie Entformungsschrägen und Überlegungen zu Toleranzen und Passungen gegenüber den Smartphones. Ebenso beinhaltet es einige Besonderheiten, die sich aus dem speziellen Recycling-Material ergeben: ein wiederaufbereitetes TPU, das aus ausgedienten Skischuhen gewonnen wird.
Tribecraft erarbeitete im Austausch mit dem Fertigungspartner und FREITAG gestalterische Anpassungen am Case, dessen Grunddesign von FREITAG kommt. So wurden alternative, weniger komplizierte Entformungen im Werkzeug möglich.
Gewünschte Detailmodifikationen am Produkt, deren Notwendigkeit sich erst während der Konstruktion der Spritzgusswerkzeuge beim Fertigungspartner zeigten, konnten dank der Modelling-Strategie mit wenig Aufwand für alle Modelle nachgezogen werden.
Markteinführung:
2023
Unser Beitrag:
Entformungskonzept
Engineering
Detaildesign für Herstellbarkeit
CAD Modelling
Umsetzungsbegleitung
